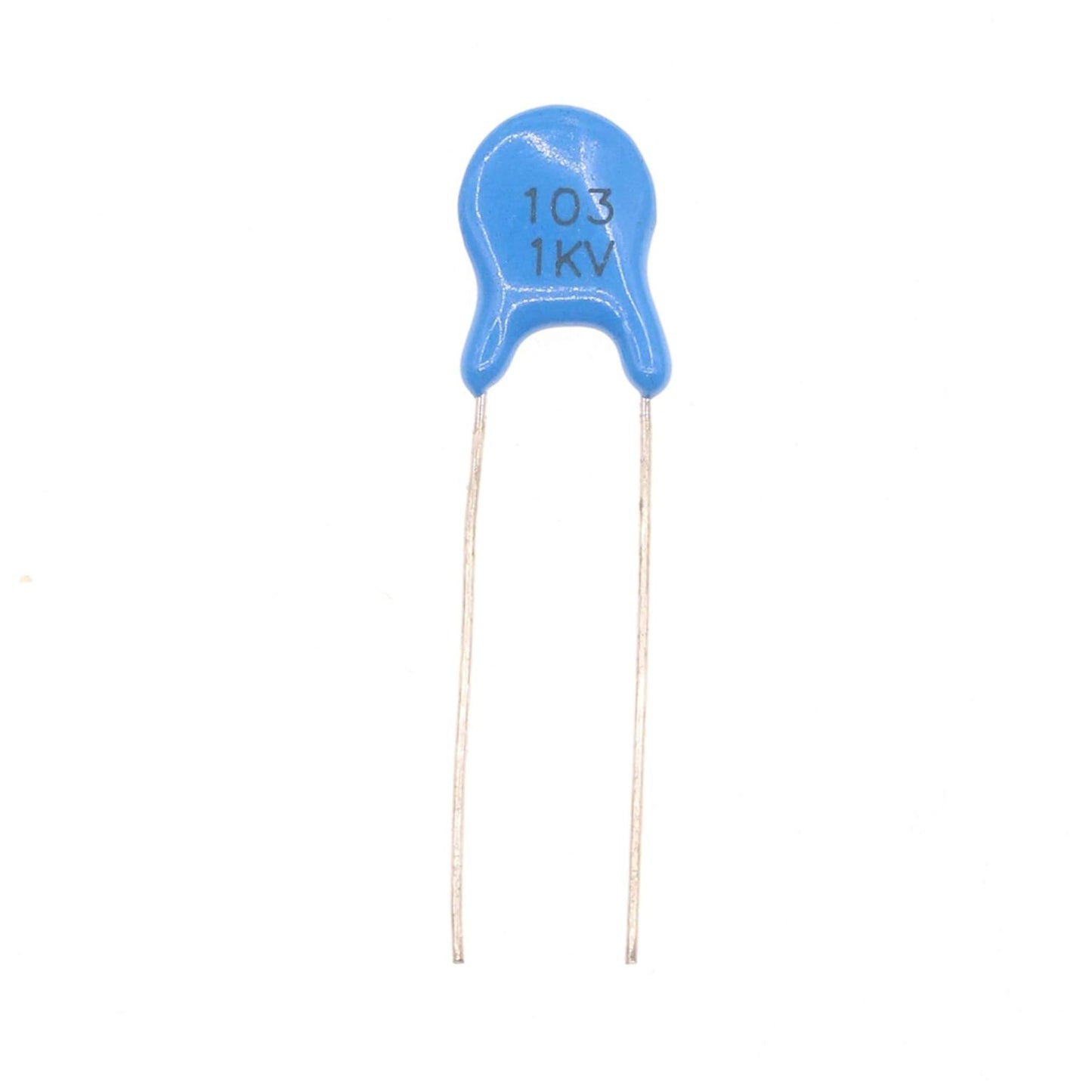

Condensador Cerámico de Disco 1KV 103 (10 nF)

El condensador cerámico de disco 1KV 103, equivalente a 10 nF (10,000 pF / 0.01 µF), es uno de los componentes de reposición más frecuentes en la reparación de amplificadores PA, fuentes de alimentación conmutadas, equipos de audio de alta potencia e inversores. Con una tensión de trabajo máxima de 1000 V DC (1 KV), este capacitor cerámico no polarizado está diseñado para trabajar en las etapas de mayor tensión del circuito: filtrado de línea de CA, supresión de EMI, circuitos snubber de protección de semiconductores y acoplamiento en etapas de alta tensión.

Características Técnicas – Condensador Cerámico 1KV 103

Código de identificación y equivalencias

• Código 103: 10 × 10³ pF = 10,000 pF = 10 nF = 0.01 µF
• Compatible con cualquier referencia de esquema o datasheet que indique 10 nF, 10000 pF o 0.01 µF a 1 KV

Características eléctricas y de construcción

• No polarizado
• Tensión de trabajo: 1000 V DC (1 KV)
• Encapsulado de disco cerámico radial
• Dieléctrico cerámico con baja pérdida (ESR bajo)
• Cuerpo cerámico recubierto en resina epoxi para protección mecánica y contra humedad

Aplicaciones técnicas

• Filtrado de línea y supresión de EMI: en etapa de entrada de CA de fuentes conmutadas de amplificadores PA
• Circuito snubber: absorción de picos de tensión inversa en diodos, MOSFETs e IGBTs
• Bypass de alta frecuencia: filtrado de rizado (ripple) que los electrolíticos no pueden filtrar eficientemente
• Acoplamiento en amplificadores de válvulas y etapas de alta tensión
• Redes RC de temporización en circuitos de control de alta tensión

Especificaciones Técnicas – Condensador Cerámico 1KV 103

• Código: 103
• Capacitancia: 10 nF (10,000 pF / 0.01 µF)
• Tensión de trabajo DC: 1000 V DC (1 KV)
• Tipo: condensador cerámico de disco (ceramic disc capacitor)
• Encapsulado: radial, dos terminales de plomo; disco cerámico
• Polaridad: no polarizado

Usos Comunes en Reparación y Compatibilidad en Panamá

• Amplificadores PA de sonido ambiental y voceo
• Fuentes de alimentación conmutadas
• Monitores y televisores LCD/LED con inverter
• Amplificadores de válvulas (tubos)
• UPS y sistemas de alimentación ininterrumpida
• Balastos electrónicos y luminarias
• Tableros de control industrial e instrumentación

• Verificación antes de instalar: confirmar código 103 y tensión 1KV en el componente original
