Convierte USB a RS485 con aislamiento óptico de 2.5KV, protección ESD de 15KV y transmisión hasta 1.2km: Waveshare 34620

El Waveshare 34620 USB to RS485 (C) es un convertidor bidireccional de grado industrial que transforma la señal USB de tu computador en una señal diferencial RS485 balanceada, estable y completamente aislada eléctricamente. Basado en el chip original FT232RNL de FTDI y equipado con transceptor aislado integrado, protección TVS contra rayos y ESD de 15KV, este Convertidor USB a RS485 grado industrial cubre distancias de hasta 1.2km y soporta redes de hasta 32 nodos. Si necesitas comunicación serial industrial confiable para automatización, Modbus RTU o control de equipos críticos en Panamá, el modelo 34620 es la herramienta que protege tanto tu equipo host como tu instalación de campo.

Características principales

Chip original FT232RNL de FTDI: componente auténtico, no un clon de terceros. Garantiza compatibilidad total con los drivers oficiales de FTDI, reconocimiento inmediato por el sistema operativo y estabilidad de comunicación a largo plazo sin conflictos de firmware ni problemas de reconocimiento en Windows, Linux o Mac.
Transceptor aislado integrado con aislamiento óptico de hasta 2.5KV: el aislamiento óptico integrado separa eléctricamente el circuito USB del host del circuito RS485 del campo, eliminando los bucles de tierra que causan interferencias y protegiendo el puerto USB de tu computador contra los transitorios eléctricos de la instalación industrial.
Protección TVS contra rayos: el supresor de voltaje transitorio absorbe picos de sobretensión causados por descargas atmosféricas y maniobras de equipos de alta potencia en la línea RS485, protegiendo el convertidor y los dispositivos conectados en campo.
Protección ESD de 15KV y supresión de 600W en RS485: nivel de protección antiestática de 15 kilovoltios con capacidad de absorción de 600W, diseñado para entornos industriales con alto riesgo de descarga electrostática, como plantas de manufactura, instalaciones portuarias y zonas de automatización en Panamá.
Fusibles autorrecuperables de 200mA y diodos de protección en el puerto USB: el fusible resettable protege el puerto USB-A del host en caso de sobrecorriente sin necesidad de reemplazo manual, y los diodos de protección estabilizan los voltajes de salida ante variaciones de la línea de alimentación.
Control automático de dirección RS485 por hardware: la conmutación entre modo de transmisión y recepción en la interfaz RS485 es gestionada automáticamente por el circuito de hardware, sin requerir control por software, líneas RTS ni configuración adicional del driver, simplificando la integración con cualquier sistema.
Resistor de terminación de 120? integrado en RS485: el resistor de balance para redes RS485 de larga distancia está integrado en la placa, eliminando la necesidad de componentes externos en instalaciones con cableado extenso.

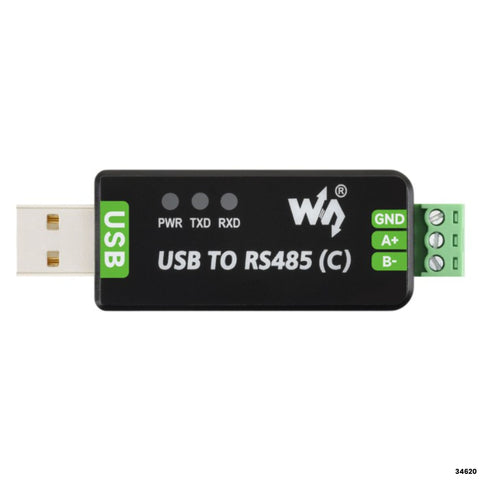

Señal RS485 diferencial balanceada con pines A+, B- y GND: terminal de tornillo con tres conexiones estándar para integración directa con cualquier dispositivo RS485 industrial sin adaptadores adicionales.
3 indicadores LED de estado en tiempo real: LED rojo PWR (alimentación y conexión USB activa), LED rojo TXD (transmisión de datos desde el host) y LED rojo RXD (recepción de datos desde el dispositivo), para diagnóstico visual inmediato sin software de monitoreo.
Rango de temperatura extendido de -40°C a 85°C: certificado para operación en condiciones ambientales extremas, desde cámaras frías y entornos industriales hasta instalaciones en exteriores techados bajo el clima tropical de Panamá.

Especificaciones técnicas

Modelo: Waveshare 34620 (USB a RS485-C)
Tipo de producto: Convertidor USB a RS485 bidireccional de grado industrial aislado
Chip principal: FT232RNL (FTDI, original)
Baud rate: 300bps a 512000bps
Puerto host (USB): USB-A, 5V DC, fusible autorrecuperable 200mA, protección ESD, distancia máx. aprox. 5m
Puerto dispositivo (RS485): terminal de tornillo, pines A+, B-, GND
Distancia de transmisión RS485: aprox. 1.2km (velocidad baja)

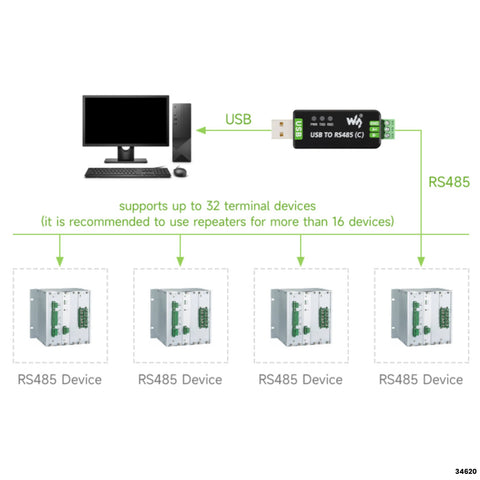

Modo de transmisión RS485: punto a multipunto, hasta 32 nodos (se recomienda repetidor a partir de 16 nodos)
Control de dirección RS485: automático por hardware
Aislamiento RS485: aislamiento óptico hasta 2.5KV
Protección RS485: 600W supresión de rayos, ESD 15KV, resistor de terminación 120? integrado
Protección USB: fusible autorrecuperable 200mA, diodos de protección, ESD
Indicadores LED: PWR rojo (alimentación), TXD rojo (transmisión), RXD rojo (recepción)
Temperatura de operación: -40°C a 85°C
Humedad de operación: 5%RH a 95%RH
Sistemas operativos compatibles: Mac, Linux, Android, WinCE, Windows XP / 7 / 8 / 8.1 / 10 / 11

Usos comunes

Comunicación Modbus RTU con PLCs y variadores de frecuencia: conecta computadores de supervisión SCADA o HMIs a equipos industriales con interfaz RS485 mediante protocolo Modbus RTU, con aislamiento galvánico que protege el equipo de cómputo de los transitorios eléctricos comunes en plantas industriales en Panamá.
Redes RS485 de largo alcance en instalaciones de gran escala: la distancia de hasta 1.2km y el soporte para hasta 32 nodos permiten conectar medidores de energía, sensores, controladores y actuadores distribuidos en instalaciones portuarias, zonas francas, plantas de tratamiento de agua y edificios comerciales en Panamá sin necesidad de repetidores en la mayoría de los tramos.
Integración con sistemas de automatización y control de edificios (BMS): protocolos RS485 para comunicación con controladores de HVAC, iluminación, acceso y sistemas de seguridad en edificios inteligentes, con aislamiento que previene interferencias entre subsistemas eléctricos.
Proyectos con Raspberry Pi, Arduino y SBCs en campo: añade conectividad RS485 aislada a una placa de desarrollo para comunicar con instrumentación industrial real sin riesgo de dañar el GPIO o la placa por bucles de tierra o picos de la línea RS485.
Lectura de medidores de energía y analizadores de red: comunicación con medidores eléctricos inteligentes, analizadores de potencia y equipos de monitoreo energético en instalaciones industriales y comerciales en Panamá, donde la integridad de los datos de facturación y consumo es crítica.
Instalaciones en ambientes extremos: el rango de operación de -40°C a 85°C lo hace apto para cuartos de máquinas, exteriores techados, cámaras frías de almacenamiento y zonas industriales sin climatización en el clima tropical de Panamá.
Laboratorios de electrónica y formación técnica: herramienta de referencia para ingenieros y técnicos que desarrollan, prueban y certifican sistemas de comunicación industrial RS485 en talleres y centros de formación en Panamá.

Adquiere el Waveshare 34620 Conversor USB a RS485 Industrial Aislado en lcdtcorp.com, tu proveedor especializado en electrónica industrial y computación en Panamá. Consulta el precio actualizado, disponibilidad en stock y opciones de entrega rápida a toda la república. En comunicaciones industriales de largo alcance, el aislamiento óptico de 2.5KV y la protección ESD de 15KV no son opcionales: son la diferencia entre una instalación confiable y una que falla en el momento menos indicado.
