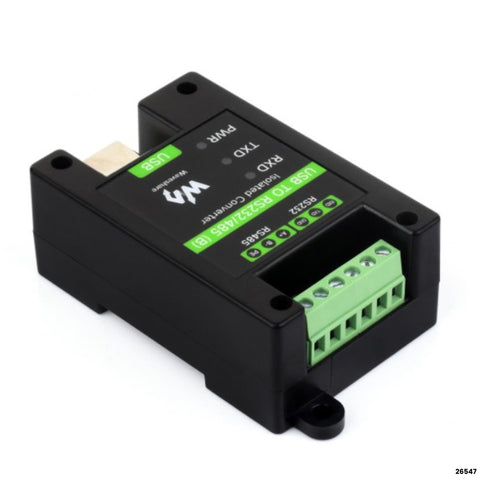

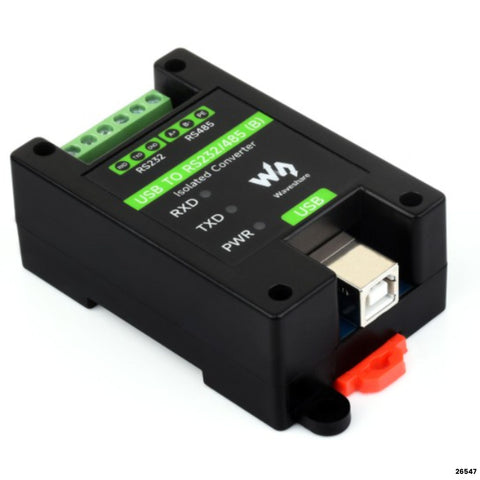

Convierte USB a RS232/485 con aislamiento galvánico industrial, protección de 15KV ESD y chip FT232RNL original: Waveshare 26547

El Waveshare 26547 es un convertidor USB a RS232/RS485 de grado industrial con aislamiento galvánico integrado, diseñado para entornos donde la interferencia eléctrica, los picos de tensión y la distancia de transmisión son factores críticos. Basado en el chip original FT232RNL de FTDI, garantiza compatibilidad total con los principales sistemas operativos y una comunicación serial estable a velocidades de hasta 921600bps. Si buscas un convertidor USB a RS232/RS485 de uso industrial con protección real contra rayos, ESD y sobretensiones para instalaciones en campo, el modelo 26547 de Waveshare es la solución que los ingenieros y técnicos de automatización en Panamá necesitan.

Características principales

Chip original FT232RNL de FTDI: no es una copia ni un clon; el chip auténtico de FTDI garantiza compatibilidad total con drivers oficiales, estabilidad de comunicación a largo plazo y reconocimiento inmediato en todos los sistemas operativos sin conflictos de firmware.
Aislamiento galvánico integrado: el módulo incorpora aislamiento de alimentación y aislamiento digital en un solo cuerpo, separando eléctricamente la línea USB del host de la línea RS232/RS485 del dispositivo sin necesitar fuente de alimentación externa adicional para el lado aislado.
Protección TVS contra rayos y picos transitorios: el supresor de voltaje transitorio (TVS) integrado absorbe sobretensiones súbitas y picos de corriente causados por descargas atmosféricas o maniobras de equipos industriales, protegiendo tanto el convertidor como el equipo host conectado.
Protección ESD de 15KV en el puerto RS485: nivel de protección antiestática de 15 kilovoltios en la interfaz RS485, apto para entornos con alto riesgo de descarga electrostática como plantas industriales, instalaciones portuarias y zonas de manufactura.
Protección de 600W contra rayos y supresión de ruido en RS485: diseño de supresión de sobretensión de 600W que complementa la protección TVS para instalaciones en campo con cableado expuesto.
Fusible de autorrecuperación de 200mA y diodos de protección: el fusible reseteable protege el puerto USB del host en caso de sobrecorriente, y los diodos de protección garantizan voltajes y corrientes estables en la salida sin intervención manual para restablecer el circuito.
Resistor de terminación de 120? onboard con jumper: el resistor de balance RS485 de 120 ohmios está integrado y se habilita o deshabilita mediante jumper, eliminando la necesidad de componentes externos en redes RS485 de larga distancia.

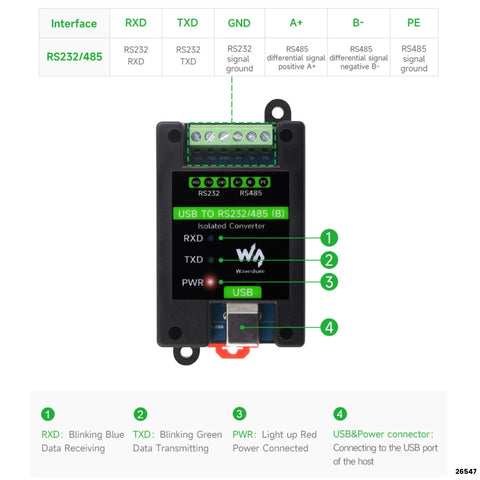

3 indicadores LED de estado: LED rojo PWR (alimentación activa), LED verde TXD (transmisión de datos desde el host) y LED azul RXD (recepción de datos desde el dispositivo), para diagnóstico visual inmediato sin software adicional.

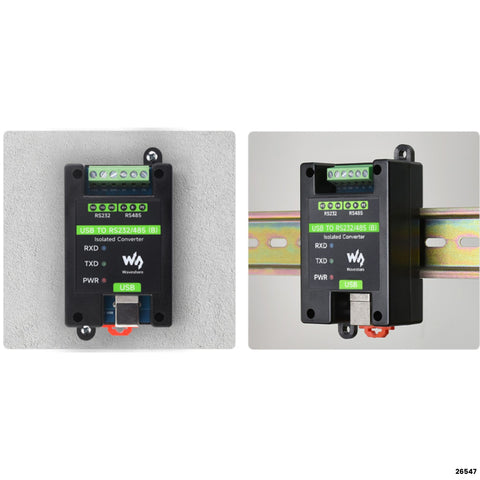

Carcasa ABS para riel DIN de 35mm: diseño compacto de montaje en carril DIN estándar o montaje en pared, listo para integración en tableros de control eléctrico y gabinetes industriales sin herramientas especiales.
Control automático de dirección RS485 por hardware: la conmutación entre transmisión y recepción en RS485 es gestionada automáticamente por el circuito, sin necesidad de control por software ni configuración adicional del driver.

Especificaciones técnicas

Modelo: Waveshare 26547
Tipo de producto: Convertidor USB a RS232/485 industrial aislado
Chip principal: FT232RNL (FTDI, original)
Puerto host: USB-B, 5V DC, fusible autorrecuperación 200mA, distancia máx. aprox. 5m
Puerto dispositivo: RS232 y RS485 (terminales de tornillo)
RS232 aislado: distancia aprox. 15m, modo punto a punto, baud rate 300 a 921600bps
RS485 aislado: distancia aprox. 1.2km (baja velocidad), hasta 32 nodos (multidrop), baud rate 300 a 921600bps, control de dirección automático por hardware
Protección RS485: 600W supresión de rayos, ESD 15KV, resistor de terminación 120R con jumper
Aislamiento: galvánico integrado (alimentación + digital), sin fuente externa adicional requerida
Protección adicional: TVS, fusible autorrecuperación, diodos de protección, sobrevoltaje, sobrecorriente
Indicadores LED: PWR (rojo), TXD (verde), RXD (azul)
Carcasa: ABS, montaje en riel DIN 35mm o pared
Dimensiones: 81.9 x 54.0 x 32.0mm
Sistemas operativos compatibles: Mac, Linux, Android, WinCE, Windows 7 / 8 / 8.1 / 10 / 11

Usos comunes

Automatización industrial y control SCADA: conecta PLCs, variadores de frecuencia, sensores RS485 y equipos de medición industrial a una laptop o PC de supervisión mediante USB, con aislamiento galvánico que protege el equipo de cómputo de los transitorios eléctricos del campo, esencial en plantas industriales en Panamá.
Instalaciones de largo alcance con RS485: la distancia de transmisión de hasta 1.2km y el soporte para hasta 32 nodos en red multidrop permiten cubrir instalaciones de gran escala como puertos, almacenes, plantas de tratamiento de agua y edificios comerciales en Panamá sin repetidores adicionales en la mayoría de los casos.
Tableros de control eléctrico y gabinetes industriales: el formato de montaje en riel DIN de 35mm permite integrar el convertidor directamente en el tablero de control junto con breakers, relés y PLCs, con conexión limpia mediante terminales de tornillo.
Comunicación con medidores de energía y equipos de medición: protocolos Modbus RTU sobre RS485 para lectura de medidores eléctricos, analizadores de redes y equipos de monitoreo energético en instalaciones comerciales e industriales en Panamá.
Proyectos con Raspberry Pi y Arduino en entornos industriales: añade conectividad RS232/RS485 aislada a una SBC o microcontrolador para comunicar con instrumentación industrial sin riesgo de dañar la placa por bucles de tierra o picos de tensión.
Instalaciones con riesgo de rayos o interferencia electromagnética: la protección TVS y ESD de 15KV es crítica en instalaciones al aire libre, zonas costeras o industriales de Panamá donde las tormentas eléctricas y la interferencia electromagnética son frecuentes.
Integración con sistemas de control de acceso y seguridad: comunicación serial RS485 con controladoras de acceso, lectores biométricos y paneles de alarma que utilizan protocolos propietarios sobre RS485, con aislamiento que previene interferencias entre subsistemas.

Adquiere el Waveshare 26547 Conversor USB a RS232/485 Industrial Aislado en lcdtcorp.com, tu proveedor de electrónica industrial y computación en Panamá. Consulta el precio actualizado, disponibilidad en stock y opciones de entrega rápida a toda la república. En instalaciones industriales no hay segunda oportunidad: elige el aislamiento galvánico real desde el primer día.
